罩壳径向安装型联轴器

发布时间:2013-09-10
罩壳径向安装型联轴器

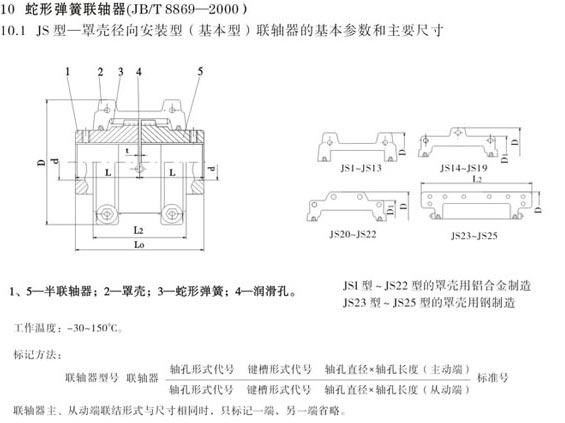

JS型罩壳径向安装型联轴器
JS型蛇形弹簧联轴器是一种结构 的金属弹性联轴器。它以蛇形弹簧片轴向嵌入两半联轴器的齿槽内，来实现原动机与工作机的联接，由于簧片的 性能，从而很大程度上避免了原动机与工作机的共振现象，使用寿命远高于非金属弹性元件联轴器；簧片所接触的齿面为弧形，接触面的大小随传递扭矩的大小而变化，因而它能承受 大的载荷变动量，经测定其短时超载能力为额定扭矩的2～3倍，传动效率达99.5％，运行 可靠；且蛇形弹簧联轴器的结构简单，装拆方便，允许有较大的安装偏差，适用于冲击式的碎煤机、蛇形弹簧联轴器碎石机、曲柄往复运动、矿山、重型机械、减速机等。

型 号 公称扭矩 N.m 许用转速 r/min Y,Z轴孔 d1,d2 D B C A L F D3 H R E K 充油脂量 (kg) GD2 (kgm2) 重量 kg
大 小 小 标准 大
JS101 45 4500 28 15 98 107 70 40 52 40 36 15 3 80 1.5 3 5 0.03 0.0056 2
JS102 125 4500 35 15 110 107 70 50 52 40 46 16 3 90 1.5 3 5 0.03 0.0089 2.8
JS103 224 4500 42 15 120 107 74 55 52 41 54 16 3 100 1.5 3 5 0.06 0.0133 3.6
JS104 400 4500 48 24 138 127 80 95 62 45 65 20 6 114 1.5 3 5 0.06 0.0291 6.5
JS105 630 4300 55 24 155 127 95 75 62 52 73 20 6 130 1.5 3 5 0.09 0.08 7
JS106 900 3900 65 28 170 167 98 90 82 55 85 22 6 146 1.5 3 5 0.09 0.05 12
JS107 1300 3500 75 28 195 228 120 105 112 66 103 32 9 168 1.5 4 6.5 0.17 0.199 20
JS108 3150 3500 85 42 212 228 124 125 112 70 117 35 9 186 1.5 4 6.5 0.26 0.341 27
JS109 5600 2450 100 42 248 290 160 140 142 - 136 43 12 214 1.5 6 10 0.43 0.861 50
JS110 8000 2300 110 70 274 290 166 160 142 - 152 44 12 236 1.5 6 10 0.51 1.2 59
JS111 12500 2000 125 70 324 290 190 180 142 - 165 51 15 260 1.5 6 13 0.74 2.39 77
JS112 18000 1800 150 100 368 350 190 220 172 - 208 52 16 304 1.5 6 13 0.91 4.49 126
JS113 25000 1600 180 130 400 350 200 255 172 - 235 57 19 336 1.5 6 13 1.14 8.10 170
JS114 35500 1500 200 150 458 430 275 270 212 - 267 63 19 395 1.5 6 13 1.9 13.3 253
JS115 50000 1300 220 170 500 430 275 395 212 - 305 70 19 435 1.5 6 13 2.8 22.33 358
JS116 63000 1200 250 190 565 510 310 360 252 - 347 76 19 488 1.5 6 13 3.5 39.63 501
JS117 90000 1100 275 220 610 510 310 395 252 - - - - 530 1.5 6 13 3.8 69.2 640
JS118 12500 1000 305 250 675 610 325 440 302 - - - - 605 1.5 6 13 4.4 102 870
JS119 180000 9000 330 170 755 610 350 500 302 - - - - 660 1.5 6 13 5.2 147 1110
