SWC-WD型无伸缩短式万向联轴器--SWC型、SWP型十字轴式万向联轴器是一种 常用的联轴器。利用其结构的特点能使不在同一轴线或轴线折角较大或轴向移动较大的两轴等角速连续回转，并可靠地传递转矩和运动。能广泛应用于冶金、起重、工程运输、矿山、石油、船舶、煤炭、橡胶、造纸机械及其它重机行业的机械轴系中传递转矩。SWC型、SWP型十字轴式万向联轴器的主要特点为：1.具有较大的角度补偿能力。2.结构紧凑合理。SWC型采用整体式叉头，使运载 具可靠性。3.承载能力大。与回转直径相同的其它型式的联轴相比较，其所传递的扭矩 大，此对回转直径受 的机械设备，其配套范围 具优越性。4.传动效率高。其传动效率达98-99.8％，用于大功率传动，节能效果明显。5.运载平稳，噪声低，装拆维护方便。

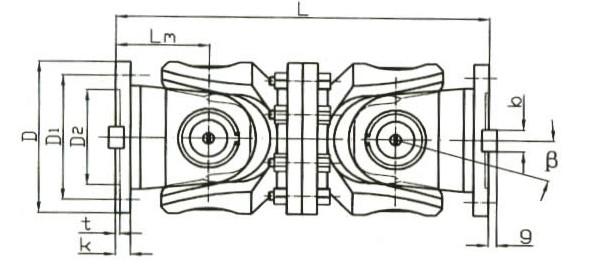

WD型十字轴式万向联轴器基本参数和主要尺寸
| 型号 | 回转直径 D |
公称转矩 Tn /N.m |
疲劳转矩 Tf kN.m |
轴线折角 β |
尺寸 | 转动惯量 I | 质量 G |
|
| L | Lm | kg·m2 | kg | |||||
| SWC180WD | 180 | 12.5 | 6.3 | ≤25 | 440 | 110 | 0.145 | 52 |
| SWC225WD | 225 | 40 | 20 | ≤15 | 480 | 120 | 0.355 | 82 |
| SWC250WD | 250 | 63 | 31.5 | ≤15 | 560 | 140 | 0.831 | 127 |
| SWC285WD | 285 | 90 | 45 | ≤15 | 640 | 160 | 1.715 | 189 |
| SWC315WD | 315 | 125 | 63 | ≤15 | 720 | 180 | 2.820 | 270 |
| SWC350WD | 350 | 180 | 90 | ≤15 | 776 | 194 | 4.791 | 370 |
| SWC390WD | 390 | 250 | 125 | ≤15 | 860 | 215 | 8.229 | 524 |
| SWC440WD | 440 | 355 | 180 | ≤15 | 1040 | 260 | 15.32 | 798 |
| SWC490WD | 490 | 500 | 250 | ≤15 | 1080 | 270 | 25.74 | 1055 |
| SWC550WD | 550 | 710 | 355 | ≤15 | 1220 | 305 | 46.78 | 1524 |
| SWC620WD | 620 | 1000 | 500 | ≤15 | 1360 | 340 | 83.76 | 2120 |
